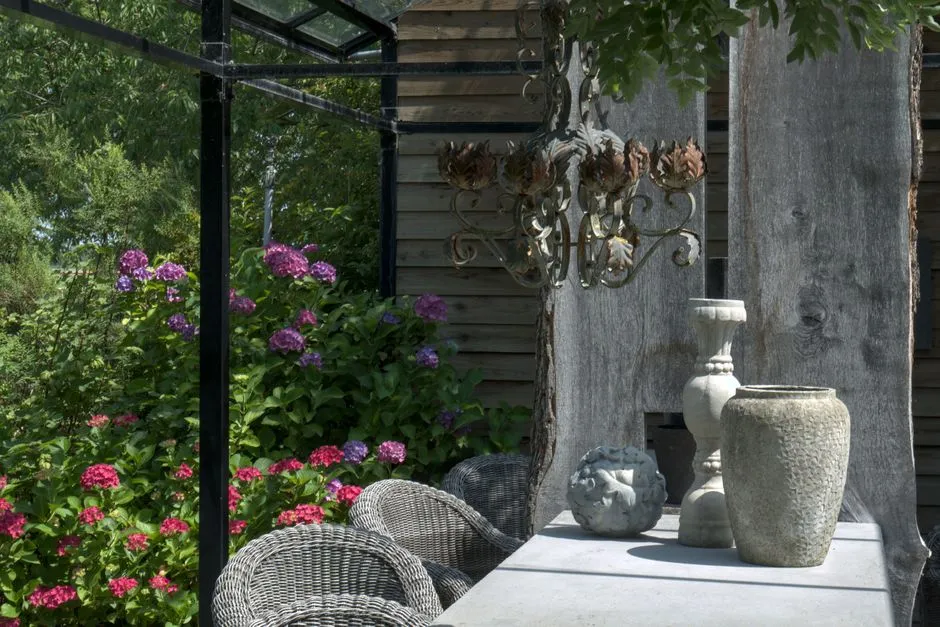

3D tuinontwerp: plan je overkapt terras met warmtelamp

Een 3D tuinontwerp is de goedkoopste manier om te ontdekken of je overkapping en warmtelamp echt passen: je meet de tuin op, tekent alles op schaal en loopt het resultaat virtueel door vóór je één plank of lamp koopt. Voor een kleine achtertuin van pakweg 20 tot 40 m² beslist de centimeter tussen schutting en terrasrand of je straks met een kerstbord nog langs de tafel komt. Hieronder staat de volgorde die je aanhoudt: eerst meten, dan de overkapping op schaal zetten, dan de warmtelamp ophangen en tot slot loopruimte, zichtlijnen en deurdoorgang controleren.

• Reken op minimaal 90 cm vrije loopruimte langs een tafel en 60 cm om een stoel weg te schuiven; smaller dan dat en een overkapt terras wordt een obstakelbaan.
• Een terrasverwarmer hangt in de praktijk op 2,1 tot 2,5 m boven de vloer, ruim onder de kap maar boven hoofdhoogte, zodat de stralingswarmte bij zittende mensen aankomt.
• De deurdoorgang is de meest onderschatte maat: de zwaaiboog van een naar buiten draaiende deur plus 30 cm speling bepaalt waar de eerste paal mag staan.
• Zichtlijnen vanaf de keuken of woonkamer bepalen de indeling meer dan de vorm van het terras: een paal midden in het zicht valt op zodra je in 3D door het huis kijkt.

De volgorde is bewust: wie eerst een overkapping uitzoekt en daarna pas meet, ontwerpt om een product heen. Wie eerst meet en tekent, ontdekt welke overkapping überhaupt in de tuin past. Dat is precies waar een programma dat op schaal werkt het verschil maakt boven een schets op papier.

Stap 1: meet de bestaande tuin op en zet hem op schaal

Begin met een meetlint van minimaal 5 m en een vel papier. Meet de breedte van de tuin op drie punten (bij de gevel, halverwege en bij de schutting) en de diepte op twee punten. Noteer ook de hoogte van de schutting, de positie van de achterdeur, de breedte van die deur, de diepte van de woning tot de eerste terrastegel en de stand van bestaande bomen of regenpijpen. Een kleine tuin is zelden haaks: een verschil van 10 cm tussen voor- en achterkant verandert al waar een paal kan staan.

Zet die maten vervolgens op schaal in een plattegrond. Werk in millimeters of centimeters, nooit in 'ongeveer'. Heb je een bestaande plattegrond als afbeelding (een foto van een bouwtekening of een schets op ruitjespapier), dan kun je die als onderlegger gebruiken en de maten erop controleren. Zo ontstaat een model waarin elke latere toevoeging klopt ten opzichte van de werkelijkheid. Meer over wat zo'n model kan, staat op wat 3D-huizenontwerpsoftware doet en op plattegrondsoftware: op schaal tekenen en in 3D bekijken.

Wat je absoluut noteert

• Binnenmaat van de tuin op drie punten, plus de hoogte van de schutting of muur.
• Positie, breedte en draairichting van de achterdeur (naar binnen of naar buiten).
• Hoogte van de gevel tot de dakrand of goot, want daar hangt de overkapping tegenaan.
• Positie van putten, regenpijpen, bomen en de stroomaansluiting voor de warmtelamp.
• De looplijn van deur naar tuinpoort: die route mag nooit smaller worden dan 60 cm.

Stap 2: zet de overkapping op schaal in het model

Een terrasoverkapping is in de basis een dak op twee of vier steunpunten, en die steunpunten bepalen alles. Kies eerst de overspanning: een gangbare overkapping voor een kleine tuin is 3 tot 4 m breed en 2,5 tot 3 m diep. Zet de palen vervolgens exact op de plek waar ze in het echt komen, inclusief de dikte (vaak 10 tot 15 cm). In een 3D-model zie je meteen of een paal in de looplijn staat of net naast de deur uitkomt. Dat is precies het soort check dat je op een plattegrond makkelijk vergeet.

Let op de hoogte. Een overkapping heeft aan de gevelzijde vaak 2,5 tot 3 m nodig om onder de dakrand of het kozijn te blijven, en loopt aan de tuinzijde iets af voor regenwater. Die afloop bepaalt hoe hoog je aan de buitenrand nog kunt hangen: een warmtelamp onder een schuin dak heeft minder ruimte dan je denkt. Zet in het model ook de dakrand en de goot, zodat je later ziet of de lamp vrij blijft van het dakvlak.

Wil je het licht onder de kap beoordelen, bekijk dan het model op verschillende tijdstippen van de dag. Zo zie je of de overkapping de keuken of woonkamer te donker maakt en of de lamp overdag in het zicht hangt. Voor een tuin met hoogteverschillen, borders en een terras op niveau kun je terreinmodellering en de plantenbibliotheek gebruiken; die zitten in de edities Expert, Ultimate Home Design en Landscape & Deck, die samen met Kitchen & Bath in één suite zitten met dezelfde engine. Bekijk de volledige productsuite om te zien welke editie bij jouw tuin past.

Stap 3: hang de warmtelamp en check de stralingshoogte

Een terrasverwarmer werkt met stralingswarmte: hij verwarmt geen lucht maar oppervlakken en mensen. Daarom hangt hij niet zo hoog mogelijk, maar op de hoogte waar de straling bij zittende mensen aankomt. In de praktijk betekent dat 2,1 tot 2,5 m boven de terrasvloer, ruim boven hoofdhoogte (een staand persoon is ongeveer 1,8 m) en laag genoeg om bij een tafel op 75 cm hoogte nog warmte te voelen. Onder een overkapping van 2,5 m aan de gevelzijde blijft er dan weinig marge over: teken de lamp en de kap samen in het model en niet apart.

Elektrisch of op gas maakt voor het ontwerp weinig uit, behalve voor de aansluiting. Een elektrische lamp vraagt een stopcontact of een vaste aansluiting in de buurt; een gasmodel vraagt ruimte en ventilatie. Zet in het model de plek van het stopcontact en de kabelroute, zodat je niet achteraf met een verlengsnoer over het terras zit. Voor een feestavond in december telt ook de bediening: een lamp die je met een schakelaar bij de deur aanzet, hangt op een andere plek dan een model met een trekschakelaar aan het snoer.

De warmte die je nodig hebt, hangt af van de beschutting. Onder een overkapping met één open zijde houdt een lamp van 1.500 tot 2.000 watt een zitplek van ongeveer 3 m² comfortabel; is de zijkant open, dan waait de warmte weg en heb je meer vermogen of een windscherm nodig. Dat is een ontwerpvraag, geen aankoopvraag: teken een zijwand of windscherm in het model en kijk of het terras nog steeds ruim genoeg voelt.

“Een overkapping teken je niet om mooi te zijn, maar om te ontdekken welke centimeter je niet hebt.”

Stap 4: controleer loopruimte, zichtlijnen en deurdoorgang

Dit is de stap die de aankoop beslist. Loop in 3D van de achterdeur naar de tuinpoort en naar de tafel. Hanteer deze maten: 90 cm vrije doorgang langs een tafel met stoelen, 60 cm om een stoel naar achteren te schuiven, en 80 cm als minimale doorgang naar de tuinpoort. Zet de tafel en stoelen op schaal in het model; pas dan zie je of een paal van 12 cm net naast de stoel valt of er middenin.

Controleer daarna de deurdoorgang. Een naar buiten draaiende deur heeft een zwaaiboog van ongeveer 90 cm; daar mag geen paal, plantenbak of terrasverwarmer in staan. Tel bij die boog 30 cm speling op, want in december draag je een jas en heb je je handen vol. Kijk tot slot vanuit de keuken en de woonkamer naar buiten: staat een paal precies in het zicht vanuit je vaste zitplek, dan erger je je er elke dag aan. Draai het model en bekijk het vanuit die hoeken.

Render daarna een paar beelden en loop een virtuele tour door de tuin. Zo zie je het resultaat zoals je het straks ervaart, met de lamp aan en de kerstverlichting erbij. Wie VR heeft, kan met Oculus Rift of HTC Vive (in Expert, Ultimate Home Design en Landscape & Deck) of met de HomeVR-app op iOS en Android door het ontwerp lopen; dat is een viewer voor walkthroughs, niet de ontwerpsoftware zelf.

Waarom ArchiMaster 3D hiervoor past

ArchiMaster 3D is gemaakt voor huizen en tuinen, niet voor algemene 3D-vormen. Dat merk je aan de bibliotheken: objecten en materialen staan op ware schaal, dus een terrastegel, een schuttingdeel en een terrasverwarmer hebben de maat die ze in het echt hebben. De vier edities (Expert, Ultimate Home Design, Landscape & Deck en Kitchen & Bath) delen één engine, dus wat je in de ene editie tekent, klopt in de andere. Het programma werkt offline op een 64-bit Windows-pc (Windows 11, 10, 8 of 7) en je projectbestand staat op je eigen schijf. Er is een gratis proefversie van 10 dagen en een geld-terug-garantie van 30 dagen; prijzen en edities staan op de prijzenpagina.

Voor deze klus zijn vooral de terreinmodellering, de plantenbibliotheek en de fotorealistische rendering nuttig, plus de mogelijkheid om bestaande plattegronden als afbeelding te importeren en eigen 3D-objecten via OBJ of Trimble SketchUp toe te voegen. Zo teken je een afwijkende overkapping of een specifieke lamp na en zie je hem in de tuin staan voordat hij besteld is. Meer over de mogelijkheden per editie staat op de featurespagina.
